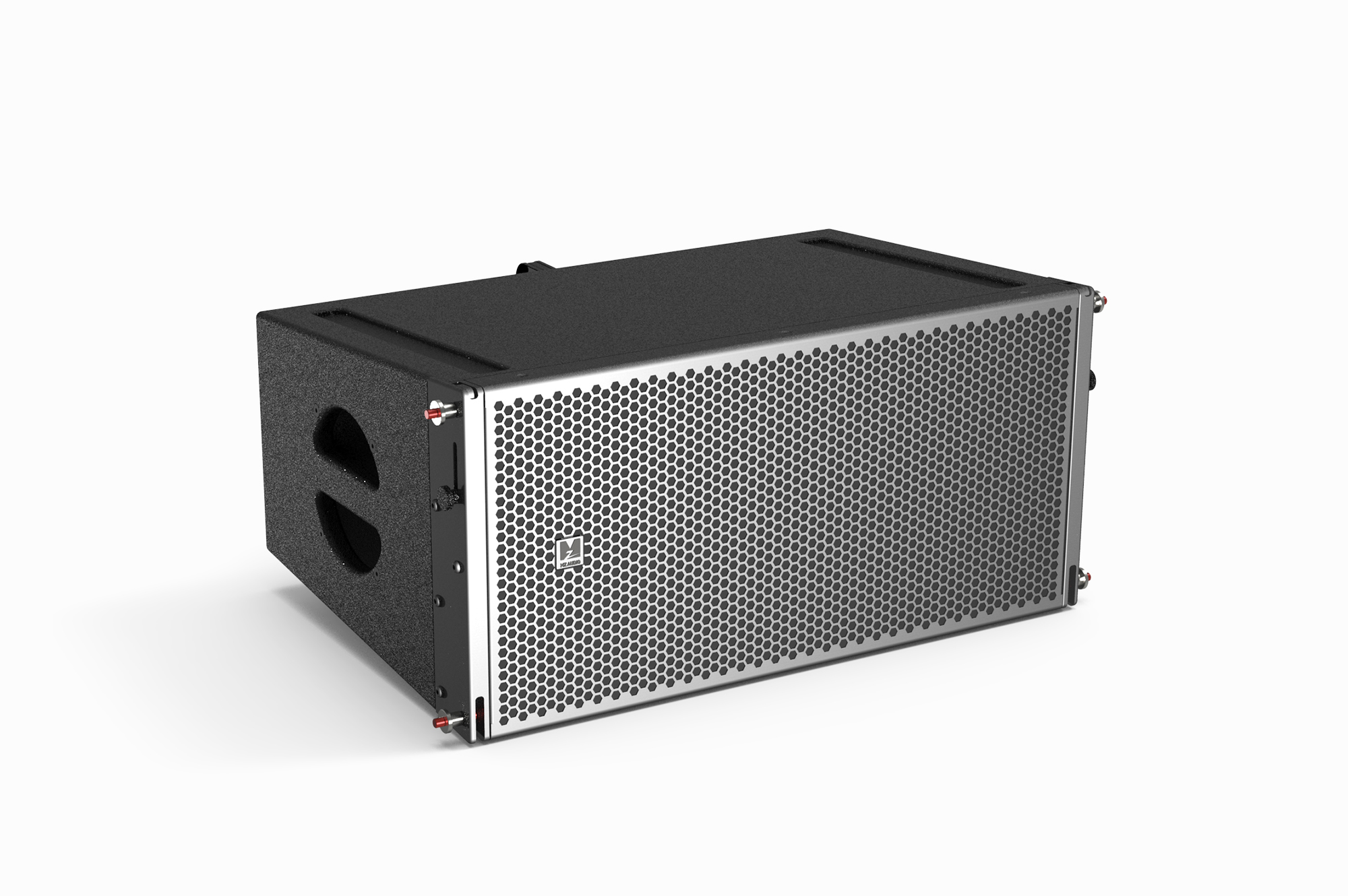

MiniRay 10
主要特征

• 三分频,两驱动(Bi-amp)
• 同轴中高音,高频上限>18KHz
• 声压高达139dB
• Hi-End级分频元件
• 可预置角度的吊挂件设计

PDF文件

产品详情

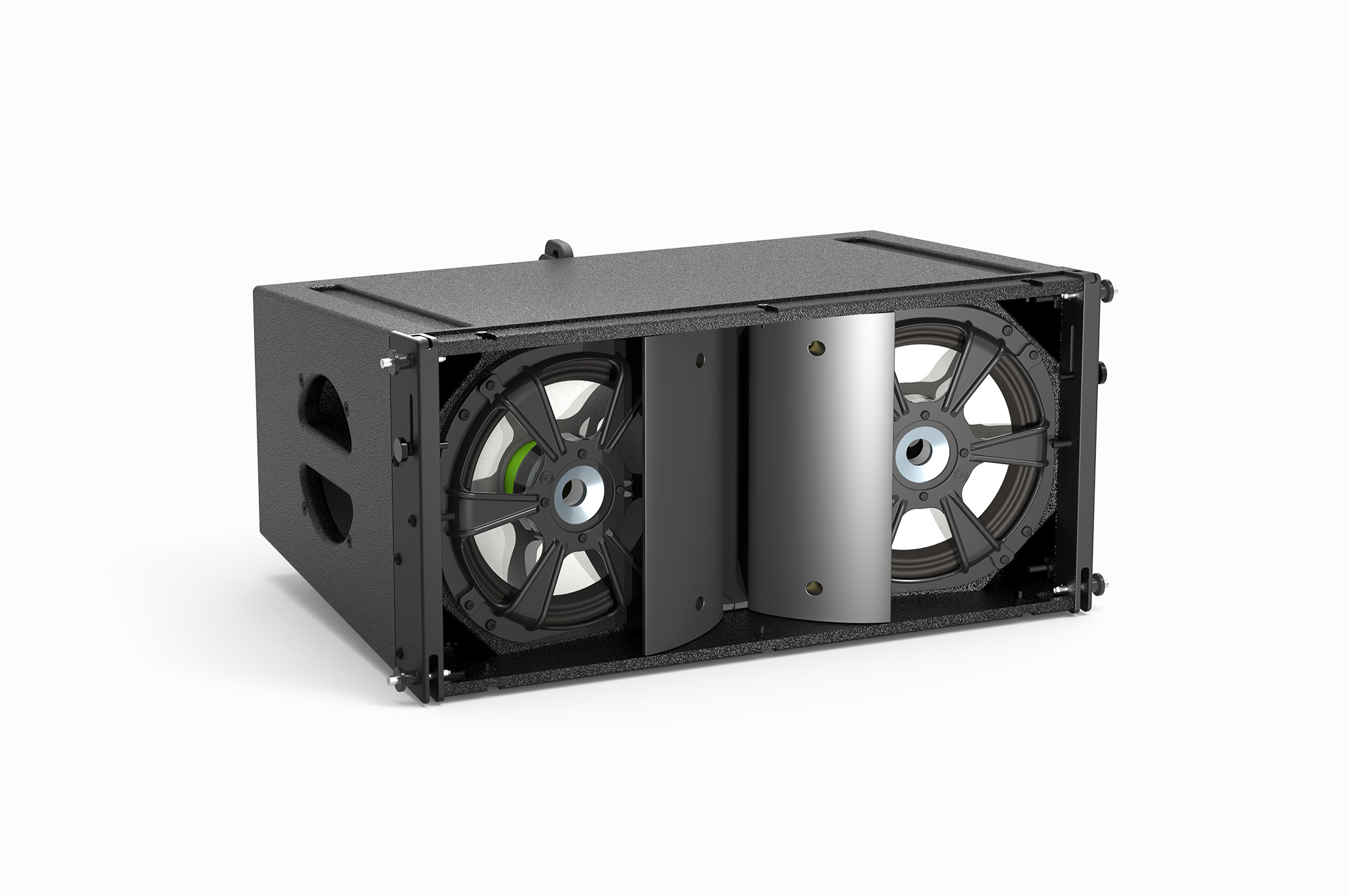

中高同轴设计

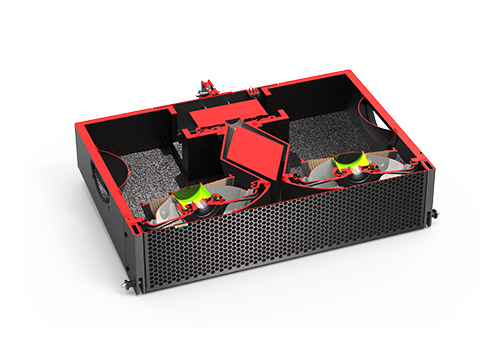

为了控制音箱的尺寸和重量,中高频部分使用中高音同轴压缩驱动器,100mm高分子材料中音振膜,使分频点可以低至600Hz,65mm的环状高分子材料高音振膜,振动质量远低于75mm的半球形振膜,使高频上限轻松达到18KHz(75mm半球形振膜普遍只能到16KHz),保证了超高频细节的细腻听感,双振膜结构让单元整体声压级高达139dBspl。而单元的外尺寸只有152mm,只比3寸的压缩驱动器大了17mm, 实现了两分频的物理尺寸,三分频的结构和声压。





Bi-amp两路驱动

Hi-end级分频元件

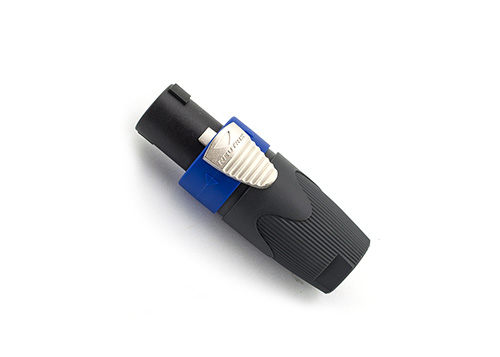

为了简化系统的驱动方式,我们使用了Bi-amp两路驱动,节约了一路功放和DSP的通道,更关键是可以使用常见的Neutrik NL4 插头的四芯音箱线,通用的插头和线材,比专用的8芯或者6芯插头要更加方便使用。

而三分频两驱动需要增加中高音无源分频器,会带来一定的音损。如何解决音损问题呢?

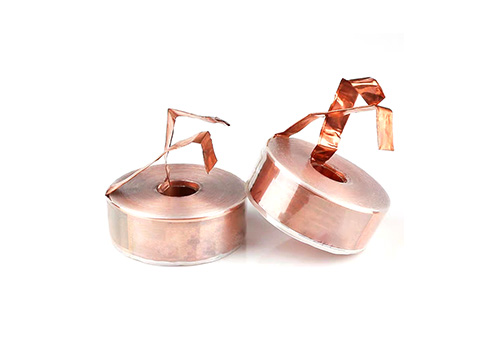

我们使用金属铝箔电容和聚丙烯薄膜电容混搭来获得明亮的中频和高细节表现的高频,使用无氧铜薄膜来绕制的电感,解决高频的集肤效应,同时带来高频的细腻听感,从而做出了Hi-end级的中高音分频器。

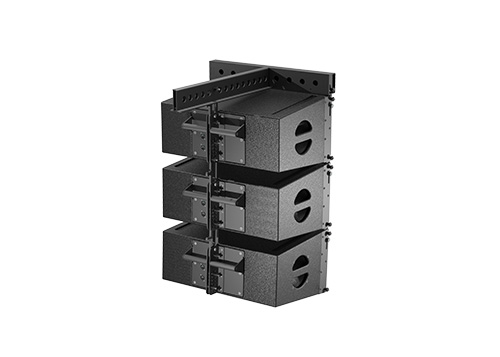

可预置角度三点吊挂

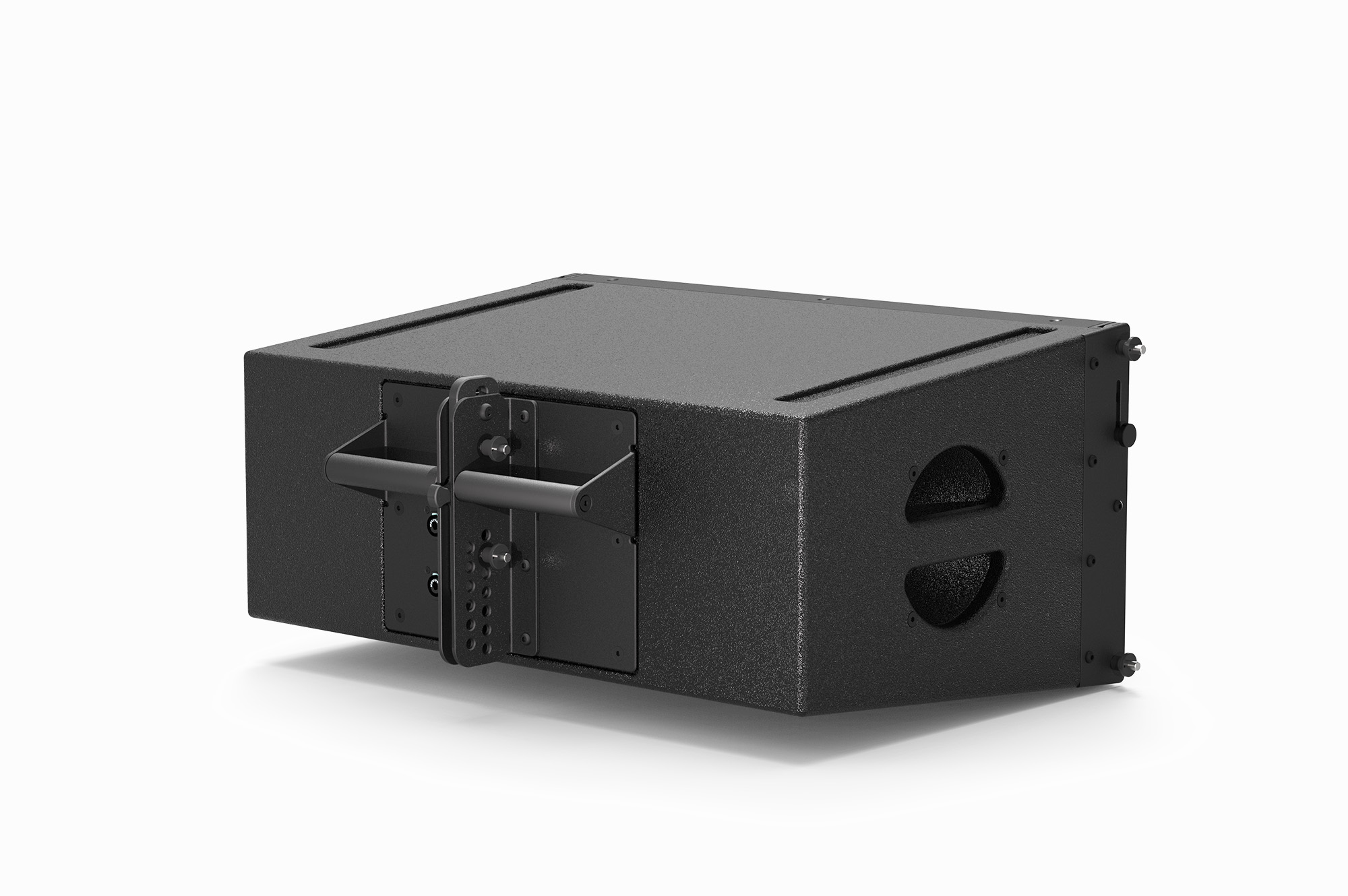

吊挂在线阵列的使用中是占用大部分安装时间的环节,而线阵列的吊挂件设计是否合理,是否好用很大程度决定了系统的安装时间长短。MiniRay10的三点吊挂综合了堆叠和吊挂模式预置角度的功能,大大缩短了安装时间,而在后吊挂两边的抽手极大方便了人手操作, 全频和超低完全通用的轮板也在使用中无需区分,节约了分类的时间。



产品参数

频率范围(-10dB):45 Hz - 18kHz

最大声压级 SPL:Hi  139dB SPL peak      Lo  133 dB SPL peak

覆盖角度:水平Horizontal 100° 垂直 Vertical 0-10°可调

单元结构:2 x10” 钕磁纸盆低音  1 x 100mm+65mm   同轴钕磁压缩中高音

标称阻抗:Hi -Mid 16Ω   Lo 16 Ω

功率(AES):Hi-Mid 110W   Lo 600 W

箱体:波罗的海桦木夹板 , 黑色聚脲漆

尺寸(W x H x D):625 X 303 X 488 mm   24.6 x 11.9 x 19.2in

重量:28.5kg  /  62.8lbs
