120只MiniRay奏响国家奥体中心体育馆


2019年4月23日,120只MiniRay音箱在北京奥体中心体育馆为“贝壳找房成立一周年庆典”献声祝贺。

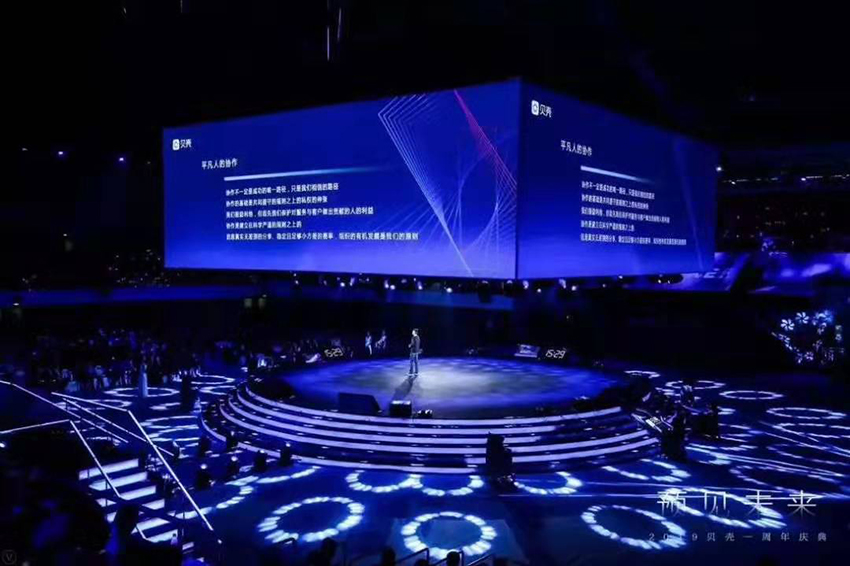

奥体中心体育馆的平面形状为六边形,屋盖东西两柱的间距为99米,南北跨度70米,中间为42×73米的比赛场地,观众座位6300席。根据场馆观众席的分布,此次活动的舞台采用了360°圆形舞台,做到视觉体验上无死角。






基于圆形舞台的设计,主办方对于音响效果,也同样期望做到360°覆盖,让每个观众席能感受同样的活动氛围。业内针对这种情况的典型做法,是在四个方向做四组立体声系统,这意味着要吊挂至少8组音箱。然而奥体中心体育馆由于建设年代较早,顶棚结构的承重有着严格的限制,采用一般的线阵列音箱,要吊挂8组,在承重上就不符合安全规定。

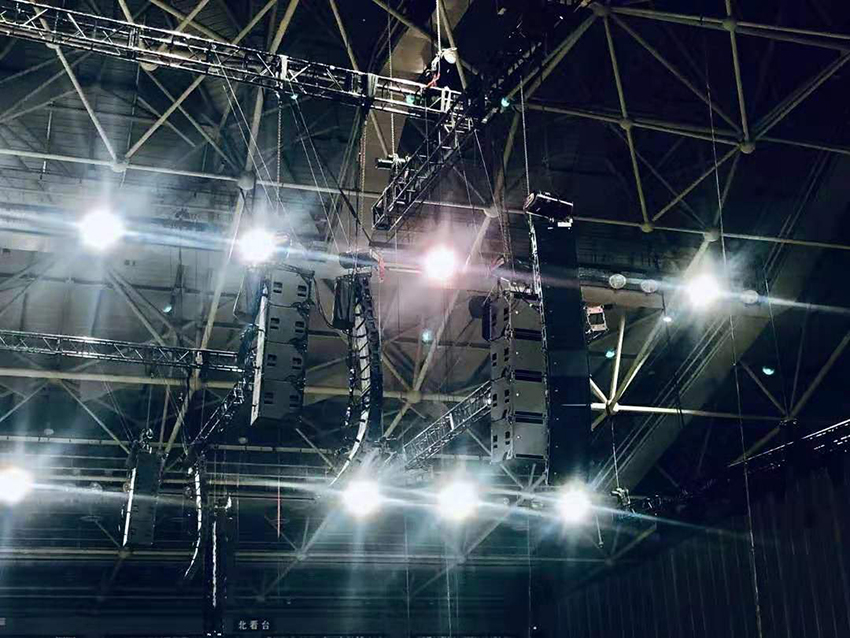

音箱吊挂现场



本次活动的制作方——北京世纪龙腾的音响团队果断决定,全部采用MiniRay系统,MiniRay的轻便小巧在这种情况下正好大显身手。于是在京津地区,迅速集结了多达100多只MiniRay音箱进驻奥体中心体育馆!

来自天津蓝莲花SoundTeam的音响师林阳先生,担任本次庆典活动的系统工程师,北京世纪龙腾商潮先生和王大伟先生作为助理工程师协助林老师工作。

这次圆形舞台的高度较低,四周都是台阶或者屏幕,地面基本没有什么位置可以放置超低音箱,于是我们决定把超低音箱也吊挂起来。这样做在声音上的好处,是看台观众席的低音能量覆盖更加均匀。我们在每组MiniRay全频音箱阵列后面,吊挂一组MiniRay-SUB低音,一共吊挂了16组音箱。”林阳老师向我们介绍系统时说道。











吊挂的主扩系统使用的设备包括:MiniRay全频音箱每组8只,共吊挂8组,一共使用了64只全频; MiniRay-SUB同样吊挂了8组,每组4只,一共使用了32只;主扩系统由16台MiniRay-AMP +功放驱动,每台功放可驱动4只MiniRay和2只MiniRay-SUB。MiniRay-AMP+功放与MiniRay全频音箱,同尺寸同吊挂件,随MiniRay音箱一起吊挂,极大减小了功放与音箱的连线距离,避免了使用长音箱线带来的功率损耗和音质劣化。

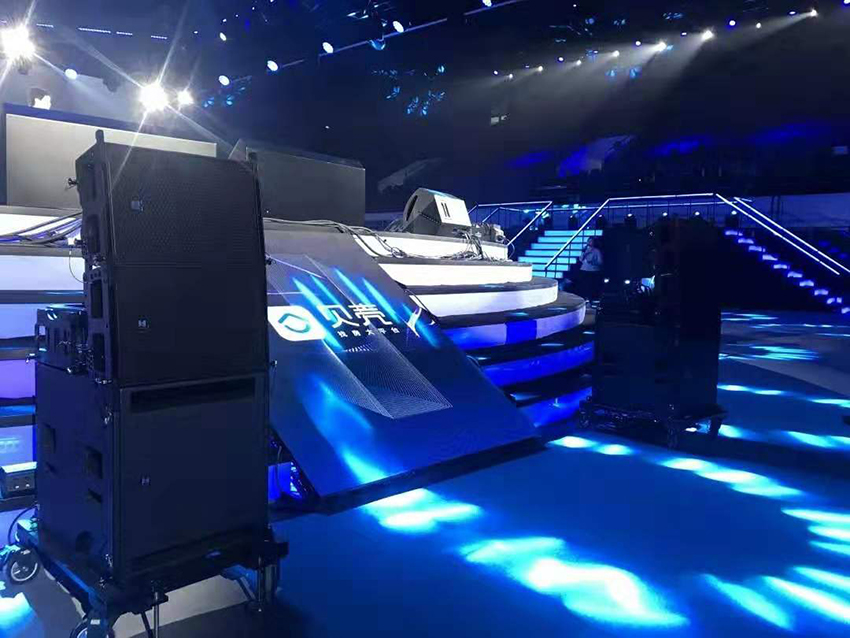

为了让前区观众席有更好的听音体验,在台口还设置了8组前区补声音箱,每组采用2只MiniRay和1只MiniRay-SUB,由1台MiniRay-AMP驱动,分布在四面观众席前方,有效改善了前区观众席的声音覆盖和声像定位。

在体育馆里面吊挂这么多组音箱,对我们是有极大的挑战。活动的安装调试时间很短,我们基本只有一个白天安装音箱并连接系统,当晚做调试,都是在抢时间。”林老师说道。

好在MiniRay系统的轻便和快速组装的设计,帮音响团队节省了宝贵时间,而MiniRay-AMP中储存的预设,则给系统调试带来了方便。

系统工程师们的争分夺秒的工作,给调音师的工作奠定了一个好的基础。担任本次演出调音的周晨老师和助理孟星老师,第一次在体育馆里使用MiniRay系统,对MiniRay的小巧和音质留下了深刻印象。

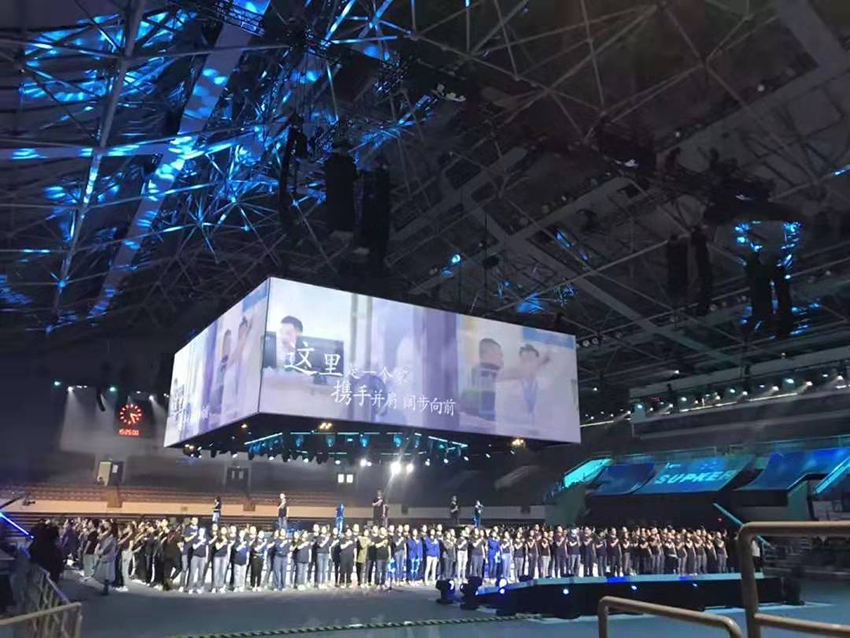

庆典活动气氛热烈、隆重,精彩纷呈,最后在一首全场“环绕声大合唱”《链家司歌》的温馨氛围中圆满落幕。

MiniRay不负众望,用声音证明音响团队的选择是明智的。


小身板,独当大任务!这,就是MiniRay。



特别鸣谢本案例提供方

北京世纪龙腾文化发展有限公司
