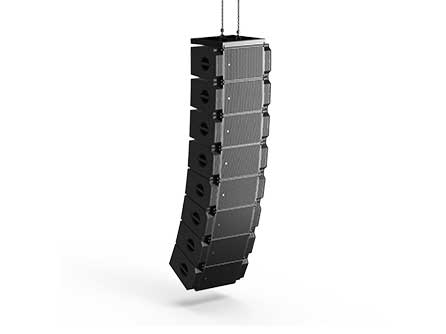

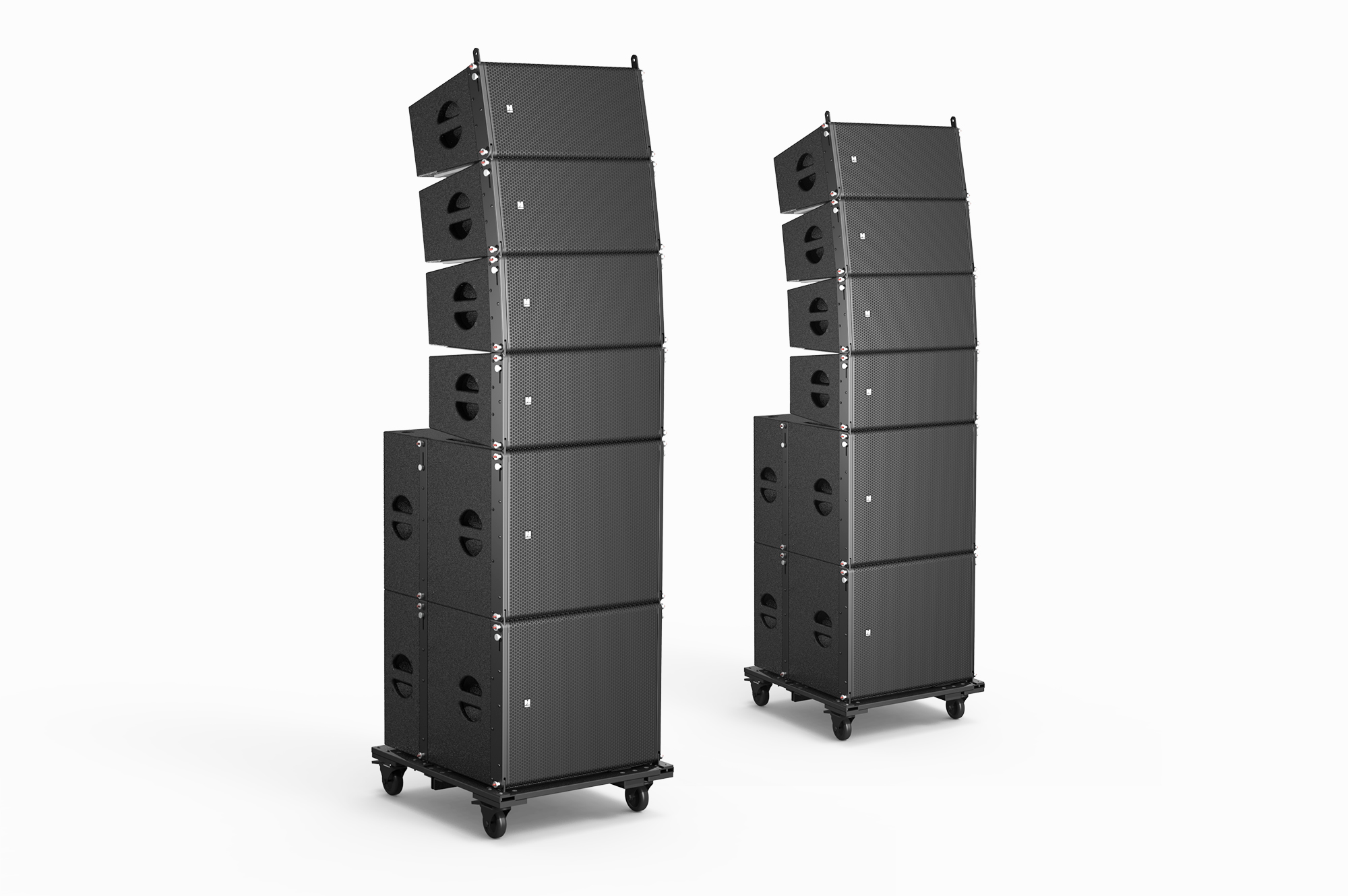

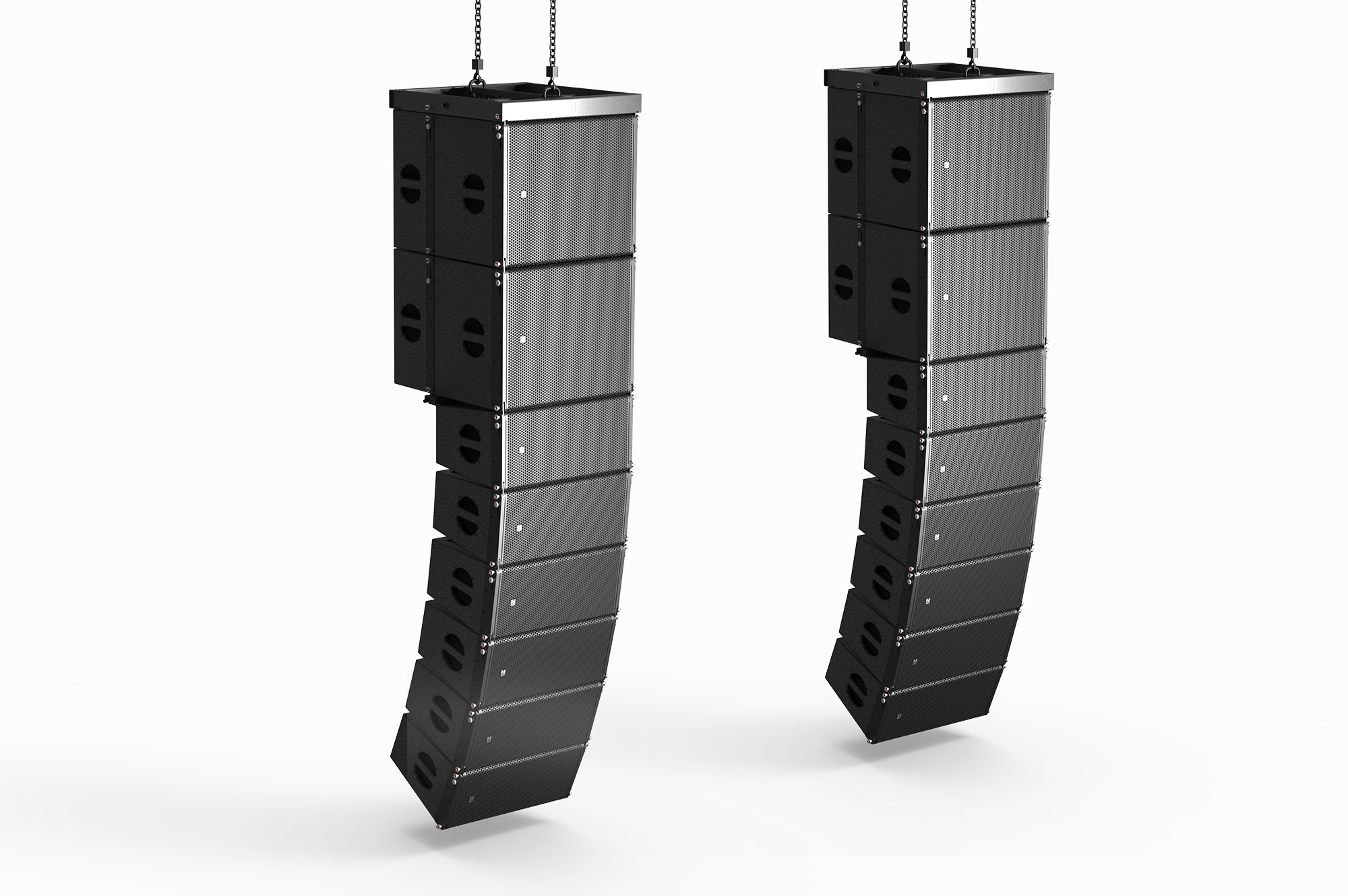

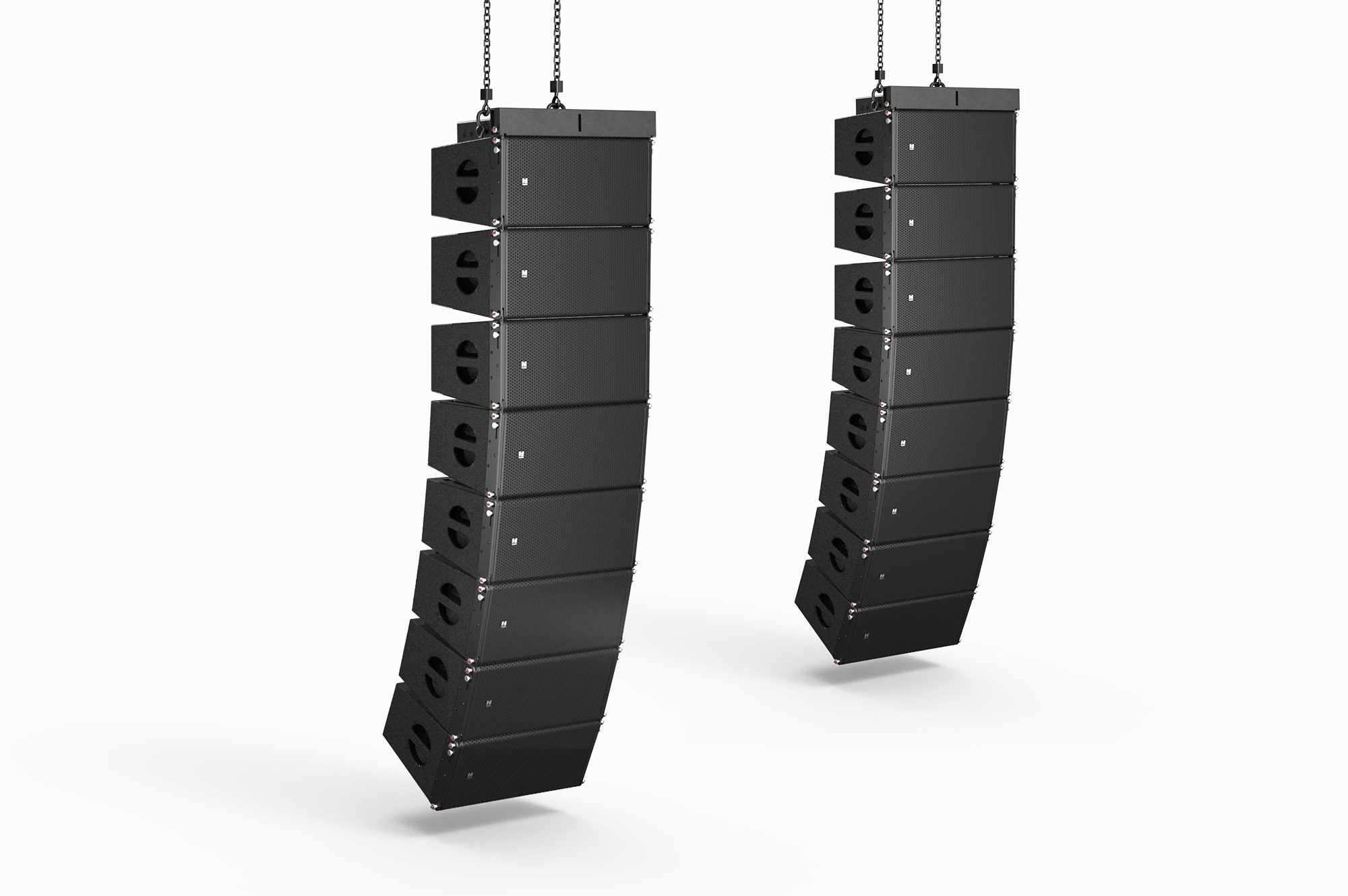

MiniRay10 线阵套装
主要特征

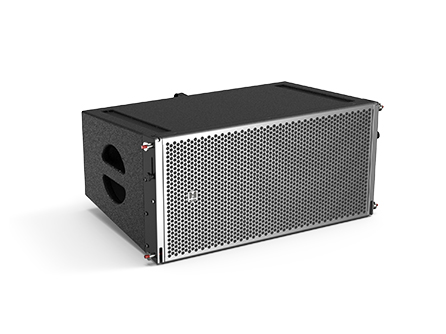

全频音箱 --------------------------
• 三分频,单驱动
• 同轴中高音,高频上限>18KHz
• 声压高达139dB
• Hi-End级分频元件
• 可预置角度的吊挂件设计

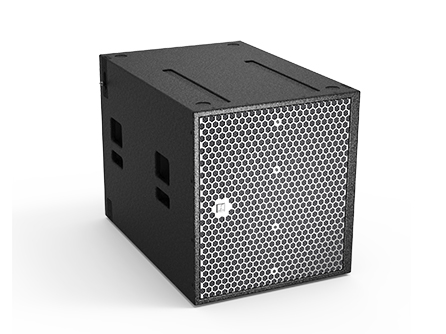

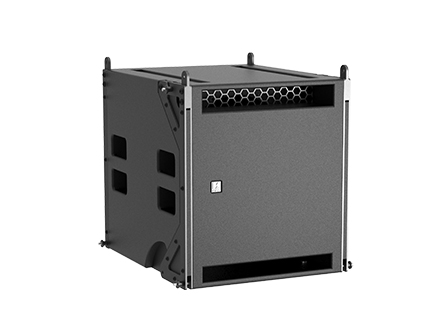

超低音箱 --------------------------
• 无转换架实现超低上堆叠全频
• 超大出口倒相管,降低气流声
• 频率下限达30Hz
功放 --------------------------
• 4进4出具备FIR功能DSP
• 5寸彩色触摸屏
• 2x5000W开关电源
• 4路AES3输入,Dante可选

PDF文件

产品参数

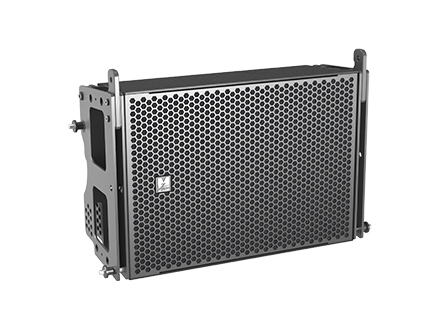

MiniRay10 参数

频率范围(-10dB):45Hz - 18kHz

最大声压级:Hi 139dB SPL peak   Lo 133 dB SPL peak

覆盖角度水平Horizontal 100° 垂直 Vertical 0-10°可调

单元结构2×10” 钕磁纸盆低音  1×100mm+65mm

                 同轴钕磁压缩中高音

标称阻抗

驱动方式三分频单驱动

功率(AES)600W

箱体波罗的海桦木夹板 , 黑色聚脲漆

尺寸(W×H×D)625×303×488mm   24.6×11.9×19.2in

重量(Weight)28.5kg  / 62.8lbs

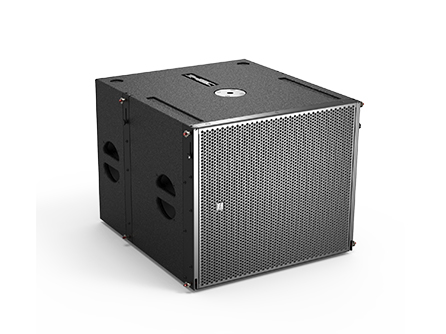

MiniSub18 参数

频率范围(-10dB):30Hz - 200Hz

最大声压级136dB SPL peak

覆盖角度水平Horizontal  360°垂直 Vertical 180°

单元结构1×18” 铁氧体纸盆低音

标称阻抗

驱动方式单分频单驱动

功率(AES)800W  AES

箱体波罗的海桦木夹板,黑色聚脲漆

尺寸(W×H×D)625×530×700mm   24.6×20.8×27.5in

重量(Weight)55.8kg  / 123lbs

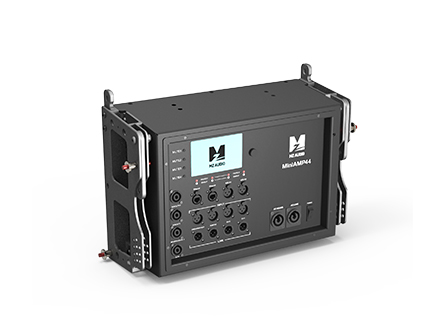

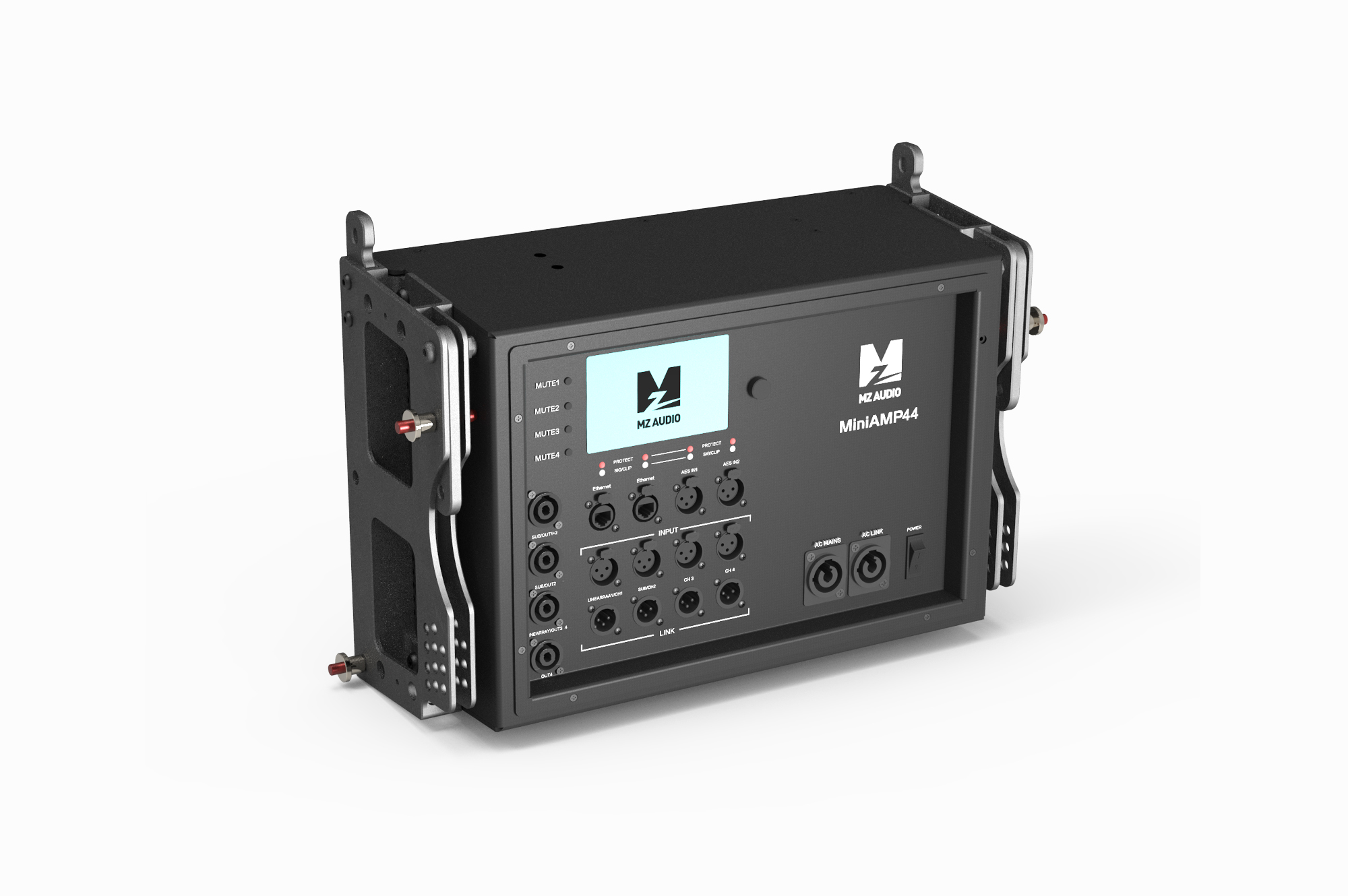

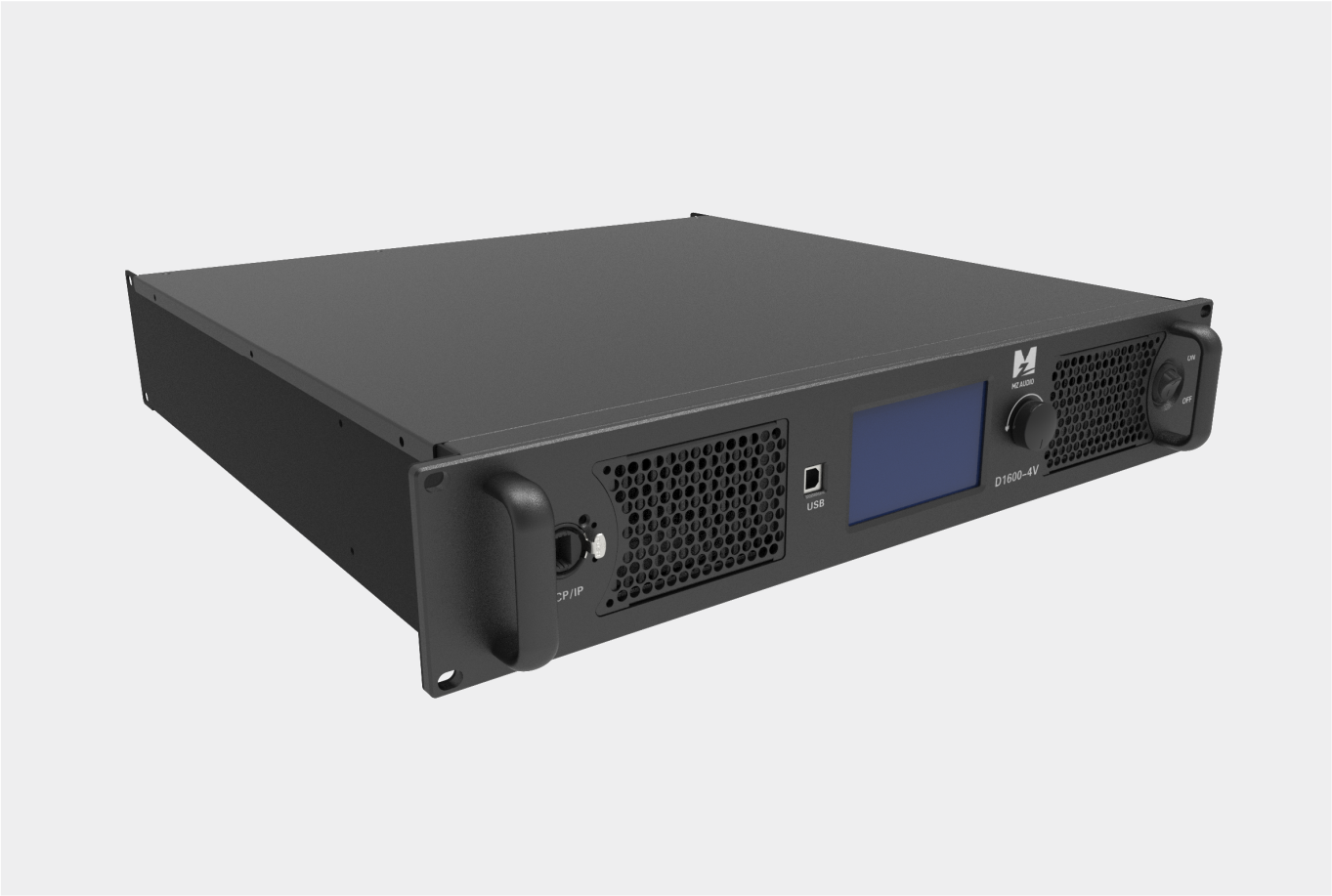

MiniAmp44 参数

通道数量:四通道

输出功率4×1500W @8Ω

频率响应20 Hz-35 kHz ±1dB

信噪比20Hz-20kHz A计权@8ΩTypical>120dB

THD+N(1W,1KHz)<0.003%

采样率/量化精度96kHz / 24 Bit

滤波器类型HPF/LPF/8段PEQ/512 taps FIR filter

控制方式接口:TCP/IP RJ45    软件:PC

额定电压100-240V  AC 50-60Hz

尺寸(W×H×D)448×296×156 mm   17.6×11.7×6.1in

重量(Weight)14kg / 30.8lbs



产品详情

套装清单

全频音箱

超低音箱

功放

功放手提防护箱

0.6m 音箱跳线

0.6m NL4交叉线(黄色)

2m NL4交叉线(黄色)

10m NL4音箱线

20m NL4音箱线

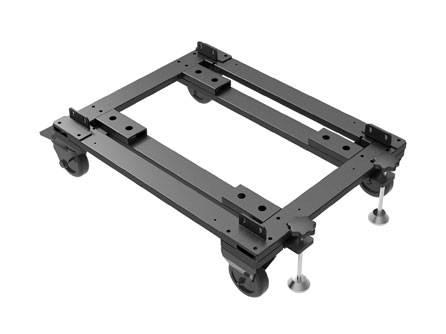

运输轮子板

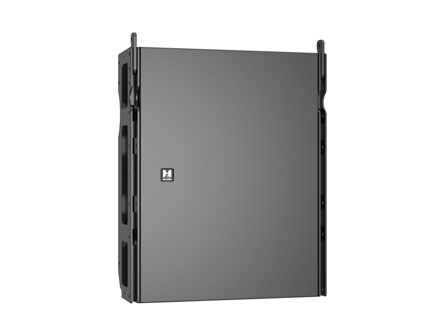

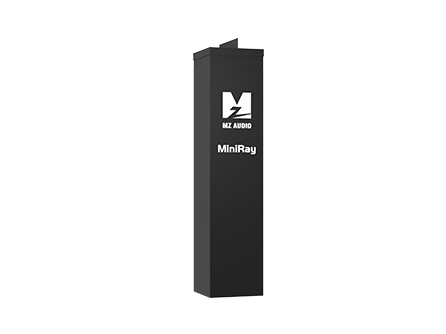

运输保护罩

× 8

× 4

× 2

× 2

× 4

× 2

× 2

× 2

× 2

× 4

× 4

选配列表

全频吊架

超低吊架

全频转换吊杆

功放转换吊架

延长吊杆

吊挂帐篷

× 2

× 2

× 2

× 2

× 2

× 2
